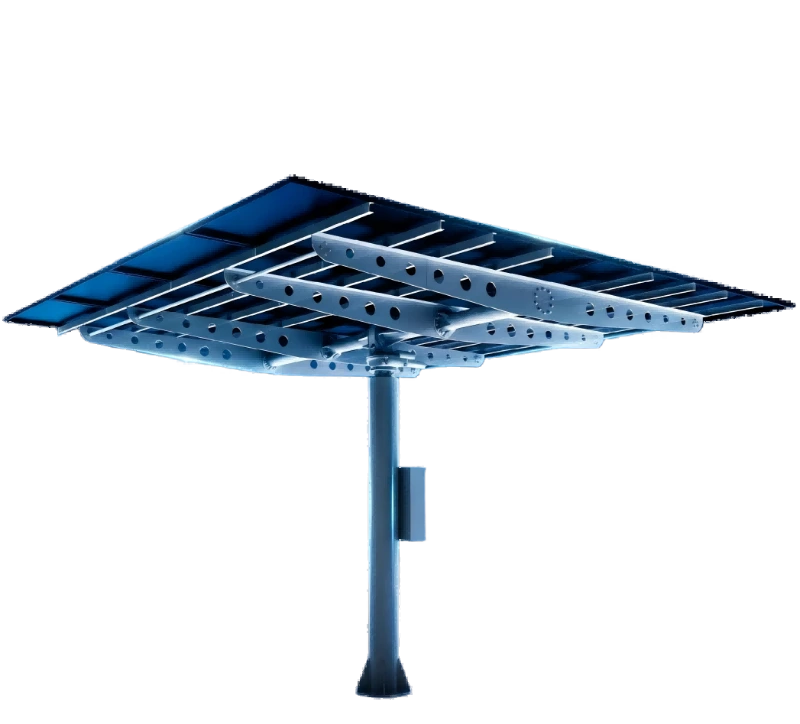

이중 축 태양 추적 시스템
기본 시스템 소개
기존 고정형 시스템과 비교하여 에너지 효율성과 신뢰성이 전반적으로 향상되었습니다.
실질적인 세대 개선
평균 연간 발전량 증가: 30%-40%; 최대 겨울 이득은 50%를 초과할 수 있습니다.
태양에너지 활용도는 업계 최고 수준인 87%에 달합니다.
흐리고 비가 오는 날에는 발전 손실이 기존 시스템의 40%에 비해 12%로 낮습니다.
정밀한 제어와 신뢰할 수 있는 품질
±0.5° 시스템 추적 정확도는 일반적인 업계 수준의 약 2~4배입니다.
Force 12 바람 보호용으로 설계되었으며 Force 12 태풍 조건에서 현장 테스트를 거쳤습니다.
설계 수명 25년; 보증 기간 동안 첫해 고장률이 1% 미만입니다.
전체 범위의 정확한 추적
천문 알고리즘 엔진.
BeiDou / GPS / GLONASS 트리플 포지셔닝.
이 지능형 태양 추적 시스템은 하늘을 가로지르는 태양의 경로를 정확하게 따라가서 광전지 에너지 생산량을 극대화하도록 설계되었습니다. 고정밀 기계식 변속기와 스마트 알고리즘 제어로 제작되어 다양한 지형과 기후 조건에서 안정적인 하루 종일 추적 성능을 제공합니다.주요 특징0-90° 기울기 정밀 조정
고도 축은 전체 0° ~ 90° 기울기 범위를 지원하므로 패널이 폭풍/바람 보호를 위해 평평하게 놓이고 최적의 아침/저녁 발생을 위해 올라가며 모든 계절에 걸쳐 최적으로 조정될 수 있습니다.
240° 방위각 광역 회전
수평축은 광범위한 240° 방위각 범위를 포괄하여 긴 여름날과 고위도 지역에서 일출부터 일몰까지 햇빛을 포착하며 안전한 작동을 위한 내장된 기계적 제한이 있습니다.
±0.5° 전체 추적 정확도
고해상도 인코더와 견고한 구조 설계를 결합한 이 시스템은 ±0.5° 추적 정확도를 달성하여 코사인 손실을 최소화하고 하루 종일 최대 방사조도 캡처를 보장합니다.
SmartTrack™ 3.0 지능형 알고리즘
온보드 컨트롤러는 천문학적 위치 지정, 행 간 음영 처리를 위한 역추적, 바람 스토우 전략 및 항적 최적화 그룹 제어를 통합하여 실시간으로 에너지 이득과 구조적 안전의 균형을 맞추는 SmartTrack™ 3.0을 사용합니다.응용 시나리오
유틸리티 규모의 PV 발전소
분산형 및 상업용 옥상/지상 장착형 어레이
헥타르당 높은 수확량을 요구하는 산악, 분산 및 저조사 지역
| 시스템 매개변수 | ||||||||||
| 총 PV 전력 | 8 × 460W = 3,680W. NMOT에서 최대 전력 중앙값은 449~471W이고, STC에서는 590~620W 범위로 더 높을 수 있습니다. STC는 통일된 비교 표준을 제공하고 다양한 테스트 환경으로 인한 왜곡을 방지합니다. | |||||||||
| 작동 영역 | 35m²(수평 상태에서 윗면이 360° 회전함) | |||||||||
| 최대 전체 높이 | 5.28m(PV 모듈이 수직일 때 지상 최대 지점) | |||||||||
| 최소 모듈 공간 | 0.7m | |||||||||
| 총 중량 | PV 모듈 8개(8 × 33.5kg = 268kg) 포함 680kg, 기계 구조 342kg, 모터 및 어셈블리 2개 포함 70kg | |||||||||
| 기반 | 2.4m³, 220.6 콘크리트 구조물 | |||||||||
| 위치 제어 | 인코더와 위치 센서를 갖춘 폐쇄 루프 시스템 | |||||||||
| 전원/보조회로 | 220V AC / 24V DC | |||||||||
| 방위각 범위 | 0-240° | |||||||||
| 기울기 범위 | 0-85° | |||||||||
| 제어 장치 | 분산 I/O 및 RS485 인터페이스를 갖춘 STMicroelectronics STM32 임베디드 제어 시스템 | |||||||||
| 장치 작동 | 각 장치마다 수동 조작이 필요합니다. 인터넷을 통한 원격 전원 진단 | |||||||||
| 소프트웨어 | 스마트 탄소제로 생태계 플랫폼 | |||||||||
| 위치 정확도 | ±0.5° | |||||||||
| 구동방식 | DC 모터 2개 | |||||||||
| 내구성 | Force 10 바람 저항을 위해 설계됨 | |||||||||
| 인증 | CE | |||||||||
| 모터 기술 매개변수 | ||||||||||
| 모터 유형 | DC 기어드 모터 | 높은 토크와 높은 정밀도 | ||||||||
| 정격 출력 | 91W | 낮은 소비전력, 높은 토크 | ||||||||
| 작동 전압 | DC 24V | 안전한 전압, 감전 보호 | ||||||||
| 정격 토크 | 120N·m | 8개 모듈(5kW) 구동 | ||||||||
| 회전 정확도 | ±0.5° | 홀 센서를 사용한 폐쇄 루프 제어 | ||||||||
| 서비스 수명 | ≥50,000시간 | 대략. 10~15년, 업계 평균 이상 | ||||||||
| 소음 수준 | <55dB | 주거지역에 적합한 저소음 설계 | ||||||||
| 보호등급 | IP65 | 높은 수준의 먼지 및 물 보호 | ||||||||
| 기어비 | 736:1 | 정밀 유성 기어 감속기 | ||||||||
| 매끄럽게 하기 | 평생 유지보수가 필요 없음 | 완전히 밀봉되었습니다. 윤활유 보충 불필요 | ||||||||
| 주변 온도 | -40°C ~ +80°C | 강한 온도 적응성 | ||||||||
| 자동 잠금 | 정전시 자동 잠금 | 역회전을 방지합니다. 강한 바람 저항 | ||||||||
| 센서 구성 | ||||||||||||
| 이중축 홀 센서 | ±0.3° | 300ms | 실시간 장비 자세 피드백 | |||||||||
| GPS 포지셔닝 모듈 | ±3m | 1분 | 경도, 위도, 고도 및 시간 | |||||||||
| 풍속 센서 | ±0.3m/s | 300ms | 강풍 보호 트리거 | |||||||||
| 리미트 센서 | <200ms | 300ms | 한계 상태 획득 및 하드웨어 보호 | |||||||||
| 이중축 홀 센서 | ||||||||||||
| 센서 이름 | 이중축 홀 센서 | |||||||||||
| 모델 / 정확도 | GW6K-DNS-CN-G40 | |||||||||||
| 샘플링주파수 | 300ms | |||||||||||
| 기능 | 실시간 장비 자세 피드백 | |||||||||||
| 특징 | 1. 신뢰성이 높고 선호되는 국내 벤치마크입니다. 2. 고효율 전력 변환 및 지능형 구성 요소 관리; 3. 고품질 애프터 서비스 | |||||||||||
