태양광 발전소는 점점 더 커지고, 자동화되고, 현장 장비와 중앙 집중식 모니터링 플랫폼 간의 실시간 통신에 대한 의존도가 높아지고 있습니다. 추적 기반 태양광 발전 시스템에서 정확한 패널 이동은 과제의 일부일 뿐입니다. 또한 운영자에게는 신뢰할 수 있는 데이터 전송, 조정된 제어, 신속한 오류 대응 및 기상 조건 변화에 대한 보호가 필요합니다. 에이태양광 제어 통신 캐비닛추적기 수준 장치와 상위 수준 모니터링 시스템 간의 중요한 통신 및 제어 계층 역할을 하여 이러한 요구 사항을 연결하는 데 도움이 됩니다.
태양광 제어 통신 캐비닛은 지능형 광전지 추적 시스템 내에서 통신과 제어를 조정하도록 설계되었습니다. 추적기 컨트롤러에서 작동 정보를 수집하고, 명령을 전송하고, 원격 모니터링을 지원하고, 보호 작동 모드를 조정하는 데 도움을 줄 수 있습니다. 태양광 개발자와 운영자의 경우 올바른 통신 캐비닛은 시스템 관리를 단순화하고, 비정상적인 조건에 대한 대응을 개선하고, 불필요한 현장 개입을 줄이고, 대규모 PV 자동화를 위한 보다 구조화된 기반을 제공할 수 있습니다.
태양광 제어 통신 캐비닛이란 무엇입니까?
태양광 제어 통신 캐비닛은 지능형 광전지 설치, 특히 태양광 추적 시스템에 사용되는 현장 수준 또는 시스템 수준 제어 및 통신 장치입니다. 주요 역할은 추적 컨트롤러, 통신 네트워크, 상위 모니터링 또는 운영 플랫폼 간의 구조화된 연결을 제공하는 것입니다.
일반적인 추적 아키텍처에서 개별 추적기 행은 로컬 컨트롤러를 사용하여 모터, 센서 및 추적 위치를 관리합니다. 그러나 수백, 수천 개의 추적기는 분리된 단위로 효율적으로 작동할 수 없습니다. 정보를 수집하고, 명령을 배포하고, 협력 작업을 지원할 수 있는 통신 계층이 필요합니다. 여기서 통신 캐비닛이 중요해집니다.
최신 네트워크 제어 장치는 여러 추적 제어 장치를 연결하고, 운영 정보를 수집하고, 중앙 모니터링 시스템과 명령을 교환할 수 있습니다. 예를 들어 Ruitai의 제품 포트폴리오에는 태양광 제어 솔루션의 상호 연결된 부분으로 지능형 추적 컨트롤러, 지능형 통신 상자, SCADA 운영 및 유지 관리 소프트웨어가 포함됩니다.
태양 추적에서 통신이 중요한 이유는 무엇입니까?
태양광 추적 시스템은 분산 자동화 시스템입니다. 모든 추적기는 운영 데이터를 생성하고 지침이 필요할 수 있는 반면, 플랜트 수준 플랫폼은 전체 설치 상태에 대한 가시성이 필요합니다.
안정적인 통신이 없으면 운영자는 정보 지연, 불완전한 상태 가시성, 어려운 결함 진단 또는 수동 검사에 대한 과도한 의존에 직면할 수 있습니다. 이러한 문제는 프로젝트 용량이 증가함에 따라 점점 더 중요해지고 있습니다.
통신은 시스템이 환경 조건에 얼마나 빨리 반응할 수 있는지에도 영향을 미칩니다. 강한 바람, 폭설, 비 또는 기타 비정상적인 상황에서는 추적 시스템이 미리 정의된 보호 모드로 들어가야 할 수도 있습니다. 적절하게 설계된 통신 아키텍처는 해당 명령을 효율적으로 배포하는 데 도움이 되며 중앙 위치에서 작동 상태를 모니터링할 수 있습니다.
따라서 대규모 PV 프로젝트의 목표는 단순히 패널을 이동하는 것이 아닙니다. 목표는 현장 장비, 통신 장치, 모니터링 소프트웨어 및 운영자가 함께 작업할 수 있는 조정된 제어 네트워크를 만드는 것입니다.
통신 캐비닛을 PV 추적 시스템에 맞추는 방법
실용적인 광전지 추적 아키텍처는 여러 개의 연결된 레이어로 이해될 수 있습니다. 각 계층의 책임은 서로 다르지만 그 성과는 효과적인 의사소통에 달려 있습니다.
| 시스템 계층 | 주요업무 | 일반적인 프로젝트 관심사 |
|---|---|---|
| 추적기 구조 | PV 모듈을 위한 기계적 이동 플랫폼 제공 | 기계적 신뢰성 및 올바른 위치 지정 |
| TCU/트래커 컨트롤러 | 추적기 이동 및 로컬 작동 논리를 제어합니다. | 위치 정확도 및 모터 제어 |
| 태양광 제어 통신 캐비닛 / NCU | 여러 현장 컨트롤러를 연결하고 시스템 정보를 교환합니다. | 안정적인 통신과 조화로운 제어 |
| SCADA 플랫폼 | 중앙 집중식 모니터링, 분석, 경보 및 관리 기능을 제공합니다. | 공장 전반의 가시성 및 O&M 효율성 |
이 계층 구조는 로컬 제어와 네트워크 수준 조정을 분리합니다. Ruitai는 NCU를 추적기 수준 컨트롤러와 상위 모니터링 시스템을 연결하는 중앙 통신 허브로 설명하고 SCADA 플랫폼은 중앙 집중식 운영, 모니터링 및 데이터 분석을 제공합니다.
일반적인 태양광 발전소 문제를 해결하는 핵심 기능
태양광 제어 통신 캐비닛의 가치는 그것이 해결하는 실제적인 문제를 살펴보면 가장 잘 이해됩니다. 적합한 시스템은 몇 가지 중요한 기능을 제공할 수 있습니다.
- 데이터 수집:여러 추적 컨트롤러의 작동 정보를 조정된 통신 네트워크로 수집할 수 있습니다.
- 명령 전송:개별 수동 조작 없이 제어 명령을 현장 수준 장비에 배포할 수 있습니다.
- 원격 모니터링:시스템 상태는 중앙 집중식 운영 및 유지 관리 플랫폼에서 사용할 수 있습니다.
- 결함 가시성:비정상적인 작동 정보는 운영자가 검사가 필요한 장비를 식별하는 데 도움이 될 수 있습니다.
- 보호 조정:사전 정의된 운영 전략은 강풍이나 폭설과 같은 환경 조건에 대한 대응을 지원할 수 있습니다.
- 네트워크 관리:체계적인 커뮤니케이션은 다수의 분산 추적 장치를 관리하는 복잡성을 줄여줍니다.
- 데이터 추적성:지속적인 커뮤니케이션을 통해 분석 및 유지 관리를 위한 보다 완전한 운영 기록이 생성됩니다.
이러한 기능은 프로젝트가 소규모 설치 이상일 때 특히 유용합니다. 공장 규모가 클수록 운영자가 현지 검사에만 의존하기가 더 어려워집니다. 중앙 집중식 통신은 확장 가능한 관리를 위한 실질적인 기반을 제공합니다.
태양광 개발자 및 운영자를 위한 주요 이점
구매자의 입장에서 가장 중요한 질문은 단순히 통신 캐비닛이 데이터를 전송할 수 있는지 여부가 아닙니다. 더 유용한 질문은 PV 프로젝트 수명 동안 실제 운영 문제를 해결할 수 있는지 여부입니다.
-
수동 검사에 대한 의존도 감소
중앙 집중식 정보를 통해 운영자는 모든 추적기 위치를 물리적으로 확인하지 않고도 시스템 상태를 이해할 수 있습니다. -
이상 상황을 더 빠르게 식별
통신과 모니터링이 적절하게 통합되면 비정상적인 작동 정보를 조기에 식별하여 해당 유지 관리 팀에 전달할 수 있습니다. -
더욱 조직화된 트래커 관리
통신 계층을 사용하면 여러 추적기 컨트롤러가 완전히 독립적인 장치로 작동하지 않고 공통 운영 전략 내에서 작동할 수 있습니다. -
확장성 향상
태양광 프로젝트에 많은 수의 추적기 행이 포함되어 있으면 잘 계획된 네트워크 아키텍처를 확장하기가 더 쉽습니다. -
O&M 가시성 향상
SCADA 또는 기타 모니터링 플랫폼과의 통신을 통해 운영자는 장비 상태 및 시스템 성능을 더욱 완벽하게 파악할 수 있습니다.
구매자는 배포 전에 무엇을 고려해야 합니까?
태양광 제어 통신 캐비닛을 선택하려면 제품명과 기본 통신 인터페이스를 확인하는 것 이상이 필요합니다. 프로젝트 조건은 유틸리티 규모의 태양광 발전소, 상업용 설치, 혹독한 기후에 위치한 현장에 따라 크게 다를 수 있습니다.
| 평가영역 | 물어볼 질문 |
|---|---|
| 호환성 | 캐비닛이 프로젝트의 추적기 컨트롤러, 센서, SCADA 플랫폼 및 기타 장비와 통신할 수 있습니까? |
| 의사소통 | 시스템이 이더넷, RS485, 광섬유 또는 무선 네트워킹과 같이 프로젝트에 필요한 통신 아키텍처를 지원합니까? |
| 환경 조건 | 장비가 현장의 온도, 습도, 먼지, 비, 바람 및 기타 조건에서 안정적으로 작동할 수 있습니까? |
| 보호 | 인클로저와 전기 설계가 실외 또는 까다로운 설치 환경에 적합한 보호 기능을 제공합니까? |
| 확장성 | 아키텍처가 필요한 수의 추적 컨트롤러와 향후 프로젝트 확장을 지원할 수 있습니까? |
| 유지 | 운영자는 과도한 현장 개입 없이 통신이나 장비 문제를 효율적으로 진단할 수 있습니까? |
| 완성 | 통신 캐비닛이 프로젝트 전체 모니터링 및 제어 플랫폼과 원활하게 작동할 수 있습니까? |
이러한 고려 사항은 프로젝트가 온도 변화가 심하거나 현장 접근이 어려운 지역에 위치한 경우 특히 중요합니다. 따라서 기술 요구사항은 일반적인 장비 사양에만 의존하기보다는 실제 프로젝트 환경에 따라 정의되어야 합니다.
실제 태양광 프로젝트의 환경 신뢰성
태양광 장비는 장기간 환경 조건에 노출됩니다. 태양광 발전장 내부 또는 근처에 설치된 통신 장비는 열, 추위, 습기, 먼지, 전기 간섭 및 날씨 관련 위험에 직면할 수 있습니다.
이러한 이유로 인클로저 보호, 온도 내성, 전기 보호, 통신 안정성 및 적절한 설치 방법은 시스템 신뢰성의 중요한 부분입니다. Ruitai가 게시한 서비스 정보에는 IP65/IP66 보호, -40°C ~ +85°C의 명시된 작동 범위, 낙뢰 보호, 간섭 방지 조치, 광범위한 추적 제어 솔루션 내의 폭풍우 방지 및 충돌 방지 전략과 같은 보호 기능이 설명되어 있습니다.
단, 구매자는 항상 공급되는 캐비닛 모델의 정확한 사양을 확인해야 합니다. 프로젝트 조건, 설치 방법, 네트워크 아키텍처 및 현지 환경 요구 사항이 적절한 구성에 영향을 미칠 수 있습니다.
통신 캐비닛 및 장기 O&M
운영 및 유지 관리는 태양광 프로젝트의 가장 중요한 수명 주기 고려 사항 중 하나입니다. 시운전 중에는 잘 작동하지만 나중에 진단하기 어려운 시스템은 불필요한 운영 비용을 발생시킬 수 있습니다.
통신 캐비닛은 분산된 현장 장치와 중앙 집중식 소프트웨어 간의 브리지를 생성하여 O&M을 지원합니다. 운영자는 모든 추적기를 고립된 자산으로 취급하는 대신 구조화된 네트워크를 통해 정보를 검토할 수 있습니다.
또한 이 아키텍처는 대응적 유지 관리에서 정보 중심 유지 관리로의 전환을 지원할 수도 있습니다. 장비 상태, 경보, 통신 조건 및 과거 운영 데이터를 사용할 수 있는 경우 유지 관리 팀은 주의가 필요한 부분을 결정하는 데 더 많은 정보를 갖게 됩니다.
Ruitai가 공개한 SCADA 솔루션에는 실시간 데이터 수집, 모니터링, 오류 경고 및 데이터 분석 기능이 포함되어 있어 통신 인프라가 어떻게 더 광범위한 디지털 운영 및 유지 관리 워크플로의 일부가 될 수 있는지 보여줍니다.
소주 루이타이 자동화 기술 유한 회사 및 지능형 PV 제어
소주 루이타이 자동화 기술 유한 회사지능형 태양광 추적 및 제어 기술에 중점을 두고 있습니다. 제품 포트폴리오에는 지능형 추적 컨트롤러, 지능형 통신 장치, SCADA 운영 및 유지 관리 소프트웨어, 광전지 청소 장비가 포함됩니다. 회사의 공개 자료에는 제품 개발, 제조, 설치 및 시운전, 애프터 서비스를 포괄하는 통합 접근 방식이 설명되어 있습니다.

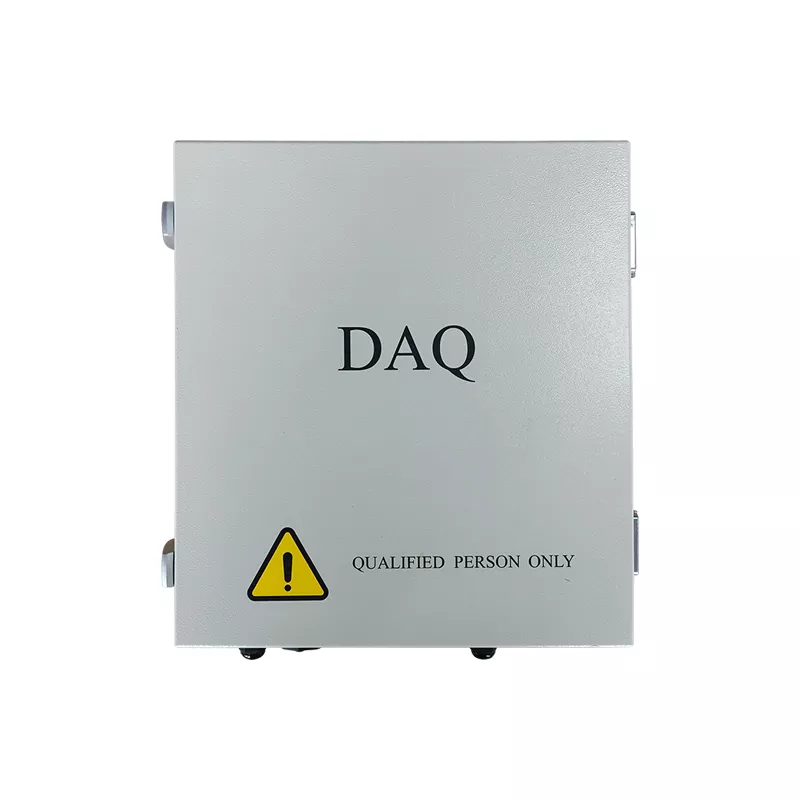

이 제품 아키텍처 내에서 지능형 통신 상자 RT-COM-V1은 광전지 추적 애플리케이션을 위한 통신 및 조정 제어 기능을 제공하도록 설계되었습니다. 공개된 사양에는 220VAC 전원 공급 장치, 낮은 일일 전력 소비 및 RS485/이더넷 통신 인터페이스가 포함되며, 시스템은 바람, 비, 눈 및 야간 보호와 관련된 작동 모드도 지원합니다.
프로젝트 개발자의 경우 통신 계층을 추적 컨트롤러 및 모니터링 소프트웨어와 연결하는 데 더 넓은 가치가 있습니다. 이를 통해 현장 수준 이동, 네트워크 통신 및 공장 수준 모니터링이 함께 작동할 수 있는 보다 일관된 아키텍처가 생성됩니다.
Ruitai는 또한 자사의 솔루션이 여러 지역에 배포되었으며 프로젝트 요구 사항, 지리적 조건, 환경 요인, 통신 방법 및 모니터링 요구 사항에 따라 맞춤형 구성을 제공한다고 밝혔습니다.
자주 묻는 질문
주요 목적은 구조화된 통신 네트워크를 통해 태양광 추적 장비를 연결하고 조정하는 것입니다. 현장 정보를 수집하고, 명령을 전송하고, 추적기 수준 컨트롤러를 중앙 모니터링 시스템과 연결할 수 있습니다.
아니요. 추적 컨트롤러는 일반적으로 개별 추적기 또는 추적기 그룹의 이동 및 로컬 작동을 관리하는 반면, 통신 캐비닛 또는 NCU는 현장 컨트롤러와 상위 수준 시스템 간의 네트워크 수준 통신 및 조정에 더 중점을 둡니다.
예, 통신 장치는 일반적으로 현장 컨트롤러와 중앙 집중식 모니터링 소프트웨어 간의 중간 계층으로 설계됩니다. 정확한 연결 방법은 장비 아키텍처, 통신 프로토콜 및 프로젝트 구성에 따라 다릅니다.
대규모 태양광 발전소에는 상당한 수의 분산 추적기가 포함될 수 있습니다. 안정적인 통신을 통해 운영자는 물리적 검사에 전적으로 의존하지 않고도 정보를 수집하고, 제어 지침을 배포하고, 비정상적인 상태를 식별하고, 장비를 관리할 수 있습니다.
이는 특정 제품 설계 및 구성에 따라 다릅니다. 구매자는 실제 프로젝트 조건과 비교하여 인클로저 보호, 작동 온도, 전기 보호, 통신 안정성 및 기타 환경 사양을 확인해야 합니다.
중요한 사항에는 추적기 호환성, 통신 인터페이스, 네트워크 토폴로지, 전원 공급 장치, 환경 조건, 보호 요구 사항, 연결된 장치 수, SCADA 통합, 설치 방법, 유지 관리 액세스 및 판매 후 기술 지원이 포함됩니다.
제조업체 및 프로젝트 요구 사항에 따라 맞춤화가 가능할 수 있습니다. 대규모 프로젝트에는 다양한 통신 방법, 네트워크 구조, 모니터링 구성 또는 환경 보호 수준이 필요할 수 있으므로 생산 전에 기술 요구 사항을 확인해야 합니다.
결론
태양광 제어 통신 캐비닛은 케이블을 연결하는 상자 그 이상입니다. 지능형 PV 추적 시스템에서는 추적기 컨트롤러, 현장 장비 및 중앙 집중식 모니터링 플랫폼 간의 중요한 통신 및 조정 계층 역할을 합니다.
태양광 개발자, EPC 계약자, 시스템 통합업체 및 O&M 팀의 경우 핵심은 전체 프로젝트 아키텍처에 따라 통신 장비를 평가하는 것입니다. 배포 전에 호환성, 통신 신뢰성, 환경 보호, 확장성, 모니터링 통합, 안전 기능 및 장기 유지 관리를 모두 고려해야 합니다.
태양광 프로젝트가 계속해서 규모가 커지고 자동화됨에 따라 안정적인 통신은 효율적인 시스템 관리의 필수적인 부분으로 남을 것입니다. 잘 설계된 통신 아키텍처를 사용하면 분산 추적 장비를 프로젝트 수명 주기 전반에 걸쳐 더 쉽게 모니터링, 조정, 진단 및 유지 관리할 수 있습니다.
보다 스마트한 PV 추적 통신 시스템 구축
유틸리티 규모의 태양광 발전소, 상업용 PV 프로젝트 또는 지능형 추적 애플리케이션을 위한 안정적인 태양광 제어 통신 캐비닛을 찾고 계십니까?소주 루이타이 자동화 기술 유한 회사 실제 프로젝트 요구 사항을 중심으로 설계된 태양광 추적 제어 및 통신 솔루션을 제공합니다.
추적기 수준 제어부터 통신 네트워킹 및 중앙 집중식 모니터링에 이르기까지 적절하게 결합된 솔루션은 보다 연결되고 관리하기 쉬운 태양광 발전 시스템을 만드는 데 도움이 될 수 있습니다. 새로운 PV 프로젝트를 계획하거나 기존 추적 시스템을 업그레이드하는 경우,저희에게 연락주세요기술 요구 사항, 현장 조건, 통신 아키텍처 및 맞춤형 솔루션에 대해 논의합니다.
