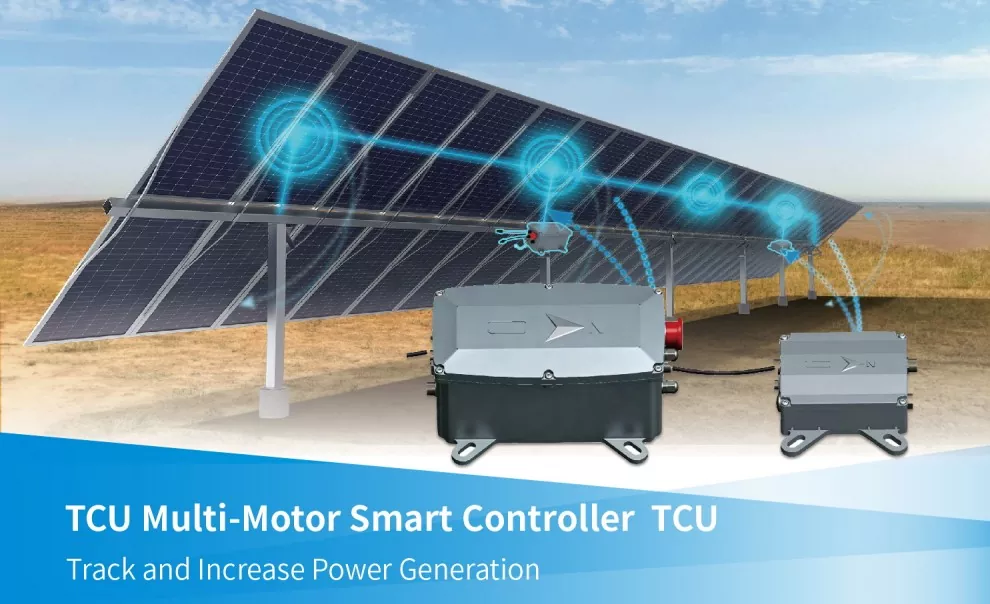

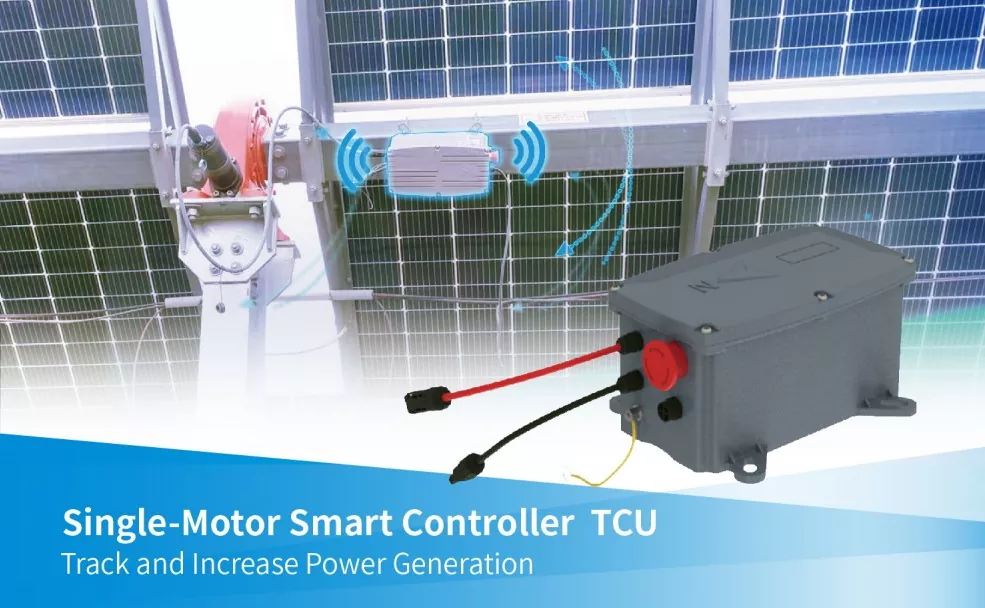

지능형 및 하위 컨트롤러 다중 행 태양 추적기

신뢰할 수 있는 공급업체인 Ruitai의 지능형 및 하위 컨트롤러 다중 행 태양광 추적 시스템은 하루 종일 태양의 움직임을 따라가므로 PV 발전소의 에너지 생산량이 15%~30% 증가합니다. 또한 TCU는 신경망 알고리즘을 통해 원격 최적화를 지원하여 추적 시스템이 보다 지능적으로 작동하도록 돕고 전반적인 발전 효율을 더욱 향상시킵니다.

문의 보내기

제품 설명

Ruitai는 고품질 지능형 및 하위 컨트롤러 다중 행 태양광 추적기를 제조하는 자체 공장을 보유하고 있습니다. 이 TCU 시스템은 태양광 발전소의 지능형 코어 역할을 합니다.

모터를 정밀하게 제어하여 PV 패널의 각도를 실시간으로 조정함으로써 시스템이 하루 종일 태양의 움직임을 동적으로 따라가며 더 많은 태양 에너지를 포착할 수 있습니다.

이 시스템은 클라우드 기반 원격 학습과 지속적인 최적화를 가능하게 하는 내장된 신경망 알고리즘으로 더욱 향상되었습니다.

햇빛 조건과 현장 환경이 변화함에 따라 TCU는 시간이 지남에 따라 추적 전략을 조정하고 개선하여 PV 발전소가 에너지를 보다 효율적으로 생성하도록 돕습니다.

제품 기술적인 특징

1. 하드웨어 및 소프트웨어 통합

지능형 및 하위 컨트롤러 다중 행 태양광 추적기는 AC 및 DC 전원 공급 장치를 모두 지원하며 대용량 백업 리튬 배터리가 장착되어 야간이나 혹독한 기상 조건에서도 안정적인 코어 제어를 보장합니다.

고급 지능형 추적 알고리즘과 고정밀 3D 모델링 기술을 통해 시스템은 복잡한 지형으로 인한 그림자 손실을 효과적으로 줄이고 전반적인 에너지 생성을 향상시킬 수 있습니다.

Ruitai의 지원 모바일 앱 및 SCADA 플랫폼과 함께 이 시스템은 빠른 설치부터 원격 작동 및 유지 관리까지 전체 프로세스 디지털 관리를 가능하게 합니다.

2. 안전 보호 메커니즘

거친 바람 조건에서 시스템은 TCU를 사용하고 NCU는 PV 패널을 안전한 평행 위치로 자동 조정하여 풍하중을 줄이고 추적기 구조를 보호합니다.

특정 상황에서는 바람의 영향을 받지 않는 독립적인 추적기 행을 식별하여 안전하게 계속해서 전력을 생산할 수 있습니다.

각 NCU는 미세 기상 관측소 역할도 할 수 있어 강풍, 폭설, 홍수와 같은 극한 기후 상황에서 단계별 보호 및 내결함성 대응이 가능합니다.

이 시스템은 고전압 및 저전압 분리, 내장형 전기 보호, 이중 계층 소프트웨어 및 하드웨어 암호화 기능으로 설계되어 인력, 장비 및 데이터의 안전을 보장합니다.

시스템 매개변수

제품 모델	RT-TK-SV1	호환 가능한 모터 전력	≤150W(맞춤형)
컨트롤 마운트 유형	단일축 수평 마운트 / 단일축 틸트 마운트	시스템 일일 전력 소비량	0.2kWh 이하
호환 가능한 드라이브 시스템	선회 기어박스 / 전동 액추에이터	제어 방법	천문 알고리즘 + 각도 피드백
호환 모터 유형	브러시 모터 / 브러시리스 모터

기계적 매개변수

치수	17019060mm
하우징 재질	PC+UV
방수등급	IP65

전기적 매개변수

전원 공급 장치	24VDC	보호 풍속	10~20m/s (조정가능)
출력 전압	24VDC	통신방식	로라/지그비/RS485
강풍 보호	예	추적 각도 범위	±60°(조정 가능)
야간 재설정 보호	예	AI 제어 모드	선택 과목
회전 보호	예(리미트 스위치, 과전류, 저전압)	네트워크 백엔드	선택 과목
음영 방지 추적	예	작동 온도	-40~65℃

TCU 설치 안내서

1. 기계적 설치

● 브래킷 장착:지정된 위치에 장착 브래킷 또는 장비 인클로저를 설치하십시오. 진동으로 인한 헐거움을 방지하고 유지보수를 위한 충분한 공간을 확보하기 위해 단단히 장착되었는지 확인하십시오.

● TCU를 설치합니다.제공된 장착 나사를 사용하여 TCU(다열 태양 추적기용 지능형 하위 컨트롤러)를 올바른 방향으로 고정합니다.

2. 전기 연결

● 전원 공급 장치:DC 전원 입력과 보호 접지(PE)를 연결합니다. 극성이 올바른지 확인하고(양극 단자와 음극 단자가 바뀌지 않도록) 단자 연결이 제대로 되었는지 확인하십시오.

● 모터 연결:TCU → 모터 드라이버 → 드라이브 모터 → 트래커 회전

● 센서 연결:프로젝트 사양에 따라 기울기 센서, 위치 센서, 풍속 센서를 연결합니다.

3. 통신 연결

● 표준 아키텍처:태양광 추적기 → TCU → NCU → SCADA 시스템

● 통신 인터페이스에는 다음이 포함됩니다.

RS485: 공통 현장 통신 방식

CAN 버스: 내부 제어 장치 통신

이더넷: 고속 데이터 전송

무선 통신: 전문 프로젝트 애플리케이션용

4. 매개변수 구성 및 시운전

● 기본 매개변수 설정:프로젝트 위도/경도, 시간 설정, 추적 모드 및 제한 각도.

● 모터 작동 테스트:정방향 및 역방향 작동과 최대/최소 각도를 테스트합니다. 추적기 이동 방향이 올바른지 확인합니다.

● 각도 교정:위치 피드백 및 기울기 센서 데이터를 사용하여 실제 각도를 시스템이 보고한 각도와 맞춥니다.

● 통신 테스트:데이터 업로드, 상태 피드백 및 경보 알림을 포함하여 TCU와 NCU 간의 통신을 확인합니다.

유선 vs. 무선: TCU 통신 방식 비교

비교 기준	RS485 유선	무선(ZigBee/LoRa)
통신 신뢰성	높은; 강력한 간섭 방지 기능	보통의; 지형, 장애물, 날씨의 영향을 받음
케이블링 비용	높음(통신 케이블 부설 필요)	낮음(통신 케이블 불필요)
전송거리	≤ 1200m	ZigBee 100m(네트워킹 필요), LoRa 3km
실시간 성능	높음(폴링 주기 ≤ 1초)	보통(폴링 주기: 2~5초)
유지관리 난이도	낮음(라인 결함을 쉽게 찾을 수 있음)	높음(무선 간섭 문제를 해결하기 어렵습니다)
적용 가능한 시나리오	중대형 지상 발전소(주류)	지형이 복잡하고 케이블 연결 문제가 있는 산악 발전소
