다축 추적 컨트롤러

Suzhou Ruitai의 다축 추적 컨트롤러는 IP65/IP66 보호 및 -40°C ~ +85°C의 넓은 작동 온도 범위를 특징으로 하는 산업 등급 아키텍처를 기반으로 구축되었습니다.

사막, 고지대, 해안 지역 등 가혹한 조건을 견딜 수 있도록 설계되었습니다. 4G/5G 및 광섬유 통신을 모두 지원하는 이 시스템은 안정적이고 효율적인 연결을 보장하는 동시에 저전력, 자립형 설계로 신뢰할 수 있는 장기 작동을 제공합니다.

작동 원리

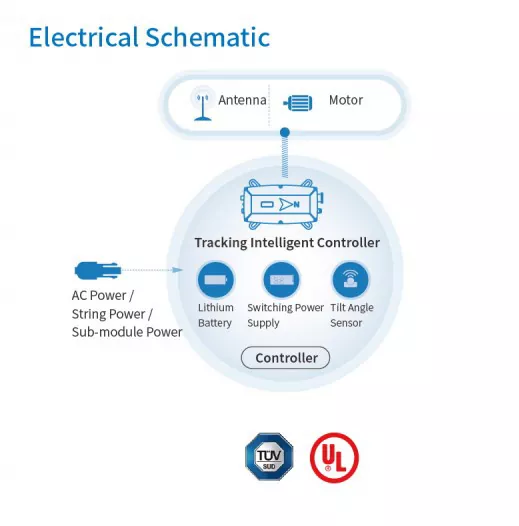

다축 추적 컨트롤러(TCU)는 태양광 위치 알고리즘, 센서 피드백, 모터 제어 기술을 통합하여 PV 장착 구조물의 각도를 실시간으로 조정합니다.

기본 운영 작업흐름은 다음과 같습니다: 태양광 위치 계산 → TCU가 제어 명령 생성 → 구동 모터가 구조 각도 조정 → 센서가 실제 위치 피드백 제공 → TCU가 작동 상태 수정 → NCU/SCADA에 데이터 업로드.

1. 태양광 위치 데이터 수집

TCU는 시간, 위도와 경도, 날짜, 천문학적 알고리즘을 기반으로 태양의 궤적을 계산합니다.

2. 추적 구조 모션 제어

TCU는 구동 시스템에 제어 신호를 보내 모터와 감속 메커니즘을 활성화하여 PV 모듈 각도를 조정함으로써 모듈이 햇빛 노출을 위한 최적의 방향을 향하도록 유지합니다.

3. 위치 피드백 및 지능형 교정

시스템은 각도 센서, 리미트 스위치 및 위치 피드백 장치를 사용하여 장착 구조물의 현재 상태를 감지하고 편차를 자동으로 수정합니다.

또한 TCU는 강풍 보호(Storm Stow), 충돌 방지 보호, 비상 정지 보호, 제한 위치 보호 등 환경 조건에 따라 보호 전략을 실행하여 안전한 작동을 보장합니다.

TCU 주요 장점

향상된 안전성:모듈 수준 또는 문자열 수준의 신속한 종료를 지원하여 최신 화재 안전 표준을 충족하고 시스템 보호를 향상시킵니다.

컴팩트한 디자인:기존 옥상 구조물 및 방수에 미치는 영향을 최소화하면서 가볍고 설치가 쉽습니다.

스마트 관리:모바일 앱을 통해 시스템을 관리하고 모니터링하여 에너지 관리를 간단하고 효율적으로 만듭니다.

검증된 경험:대규모 태양광 프로젝트에 대한 광범위한 경험을 바탕으로 아시아, 아프리카 및 기타 지역에 성공적으로 배치되었습니다.

신뢰할 수 있는 품질:우리는 일관된 성능과 신뢰할 수 있는 제품 품질을 보장하기 위해 엄격한 품질 관리와 효율적인 생산 프로세스를 따릅니다.

더 높은 에너지 수율:에너지 생성을 15%~30% 증가시켜 모든 햇빛 광선의 가치를 극대화하는 데 도움이 되는 것으로 입증되었습니다.

시스템 매개변수

기계적 매개변수

전기적 매개변수

응용 시나리오

루이타이를 선택하는 이유

Ruitai에서는 태양광 추적이 정확하고 신뢰할 수 있어야 한다고 믿습니다. 우리의 주력 추적 시스템은 고급 태양 추적 알고리즘과 AI 기반 제어를 결합하여 추적기가 하루 종일 최상의 각도로 작동하도록 유지합니다.

강한 바람에 직면하거나 햇빛 조건이 변화하는 경우에도 시스템은 안전하고 안정적이며 효율적인 작동을 유지하도록 자동으로 조정되어 에너지 생산과 장기적인 성능을 극대화하는 데 도움이 됩니다.
