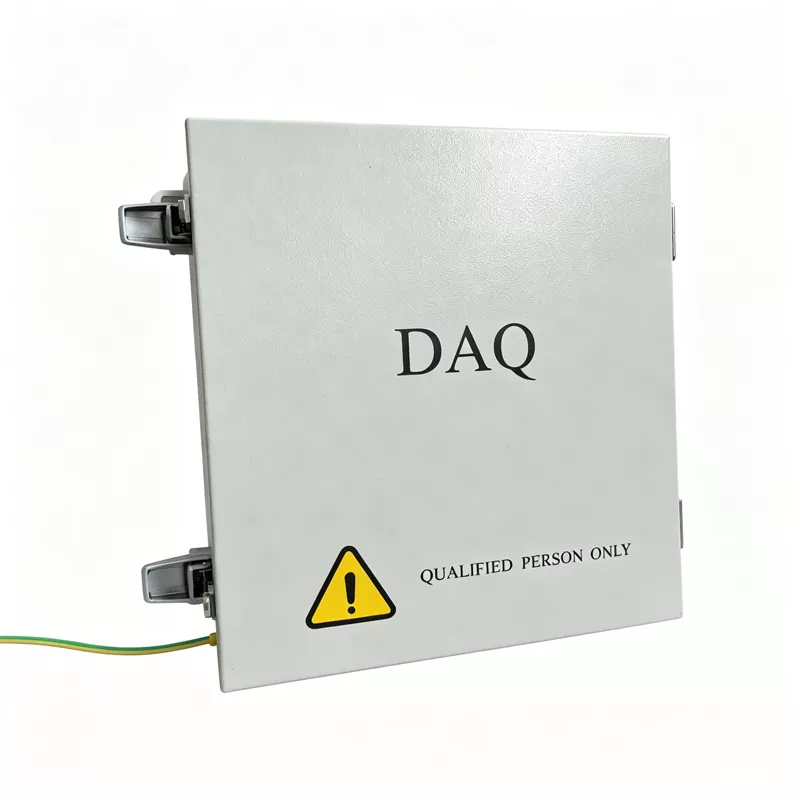

태양광 통신 장치

Ruitai는 장치 측 데이터 수집, 에지 측 처리 및 클라우드 기반 디스패칭을 통합하는 신뢰할 수 있는 태양광 통신 장치 제조업체입니다.

장치 수준에서 산업용 등급 프로토콜 변환은 레거시 장비를 IP 네트워크와 연결하여 데이터 사일로를 제거하는 데 도움이 됩니다. 엣지 레벨에서는 로컬 데이터 캐싱과 지능형 필터링이 네트워크 전송 부담을 줄여줍니다.

클라우드에서는 중앙 집중식 데이터 수집과 지능형 분석이 가시성, 신뢰성, 관리 및 제어가 가능한 태양광 발전소를 지원합니다.

제품 아키텍처

1. 이중 전원 공급 장치 및 백업 전원

태양광 통신 장치는 AC 및 DC 전원 공급 장치를 모두 지원하며 백업 리튬 배터리를 포함합니다.

AC 전원이 중단되더라도 핵심 통신 및 제어 기능을 유지하여 데이터 손실 및 명령 중단을 방지합니다.

2. 산업 등급 보호 및 격리

산업용 등급 칩, 절연 회로 및 IP65 인클로저는 전자기 간섭, 응결 및 극한의 온도로부터 보호하여 열악한 환경에서 통신 모듈 오류 또는 손상 위험을 줄입니다.

3. 안전한 암호화 통신

하드웨어 및 소프트웨어 암호화는 고전압 및 저전압 절연과 함께 제어 명령이 변조되거나 가로채지 않도록 보호하고 태양광 발전소의 안전한 원격 제어를 지원합니다.

전체 사양표

▷ 특성 매개변수

▷ 기능적 매개변수

▷ 일반 매개변수

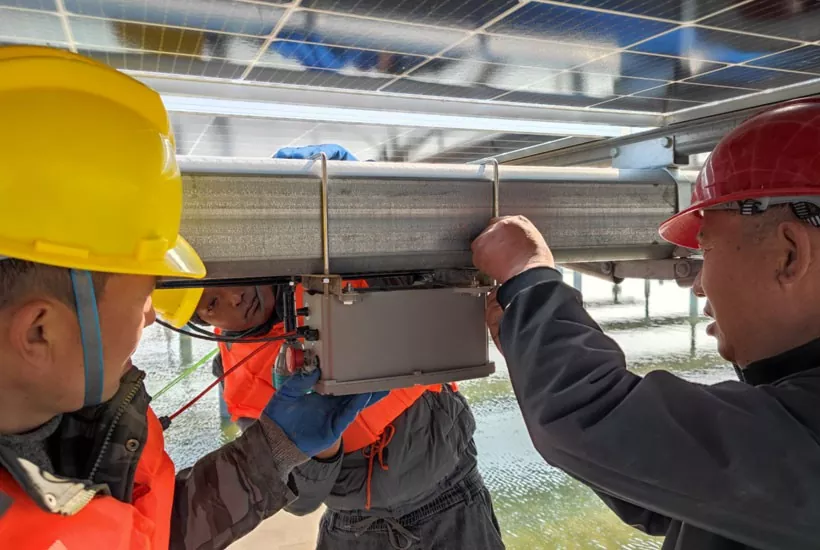

표준화된 NCU 문제 해결 및 예방 유지 관리

Ruitai Photovoltaic Communication Unit의 장기적 안정적인 운영을 지원하기 위해 당사는 O&M 직원이 문제를 신속하게 식별하고 해결할 수 있도록 표준화된 문제 해결 및 예방 유지 관리 시스템을 제공합니다.

1단계: 초기 현장 검사(시각적, 냄새 및 측정 점검)

시각적 및 상태 검사:NCU 인클로저에 손상, 물 유입 또는 응결이 있는지 확인하십시오. 내부 부품에 탄 자국이나 부풀어 오른 커패시터가 있는지 검사하십시오. 전원, 통신, 오류 표시등을 포함한 패널 표시기를 확인하고 장비 설명서를 참조하여 오류 코드를 확인하십시오.

물리적 연결 확인:NCU, 호스트 컴퓨터 및 TCU 사이의 네트워크 케이블, RS485 케이블 및 광섬유 커넥터가 느슨한지 확인하십시오. 커넥터를 분리하고 핀이 검게 변색되거나 산화되었는지 확인하십시오. 필요한 경우 적절한 세척제로 청소한 후 다시 연결하고 고정하십시오.

전원 공급 장치 테스트:멀티미터를 이용하여 통신모듈의 전원전압(DC 12V/24V)을 측정하여 허용변동 ±10% 이내로 정격범위 내에 있는지 확인합니다. 관련 퓨즈가 끊어졌는지 확인하고 단락 또는 과부하 위험이 있는지 검사하십시오.

2단계: 매개변수 및 구성 확인(확인, 검토, 업그레이드)

통신 매개변수 확인:NCU와 Modbus RTU/TCP 등 모니터링 플랫폼 간의 통신 프로토콜과 전송 속도 및 패리티 설정이 올바르게 일치하는지 확인하려면 장비 설명서를 참조하십시오. 장치 IP 주소, 스테이션 주소 또는 노드 주소를 확인하여 네트워크 충돌이 없고 네트워크 토폴로지가 올바른지 확인하십시오.

펌웨어 버전 확인:시스템에 로그인하고 현재 NCU 펌웨어 버전을 확인합니다. 알려진 버그나 호환성 문제가 있는 경우 제조업체에 문의하여 최신 펌웨어 업데이트를 받으십시오.

3단계: 전문적인 테스트 및 교체 확인(보내기, 받기, 교환)

데이터 링크 테스트:직렬 포트 디버깅 도구를 사용하여 NCU에 테스트 명령을 보내고 NCU가 일반 16진수 데이터 스트림을 반환하는지 확인합니다. 결과 평가: 왜곡된 데이터 또는 전체 FF 응답은 일반적으로 물리적 연결 또는 간섭 문제를 나타냅니다. 수신되었지만 디코딩할 수 없는 데이터는 일반적으로 프로토콜 구성 문제를 나타냅니다.

교차 교체 확인:위의 점검 결과가 정상이면 의심되는 통신 모듈 또는 NCU 메인보드를 동일한 모델의 정상 작동하는 장치로 교체하십시오. 교체 후 통신이 복구되면 원래 하드웨어에 결함이 있는 것으로 확인되며 수리 또는 폐기를 위해 공장으로 반환해야 합니다.

4단계: 환경 및 간섭 평가(예방, 감지, 측정)

전자기 간섭 검사:통신 케이블 차폐가 적절하게 접지되었는지 확인하고 통신 케이블이 고전압 전력선을 따라 배선되지 않았는지 확인하십시오. RS485 통신의 경우 A/B 전선이 올바르게 연결되어 있는지, 버스 양쪽 끝에 120Ω 종단 저항이 설치되어 있는지 확인하십시오.

환경 보호 점검:결로로 인해 회로 기판에 사소한 단락이 발생하는 것을 방지하기 위해 인클로저 밀봉 스트립이 오래되었는지 확인하십시오. 고온 또는 저온으로 인한 작동 중단을 방지하려면 작동 온도가 산업 등급 범위 내에 유지되는지 확인하십시오.

5단계: 업그레이드 처리 및 기록

제조업체 지원:처음 4단계 후에도 문제가 해결되지 않은 경우 표시기 상태, 오류 코드 및 테스트 메시지를 포함한 모든 오류 세부 정보를 기록하십시오. 칩 수준의 검사 및 수리는 제조사 기술지원팀에 문의하세요.

작업 주문 문서:검사 단계, 교체 부품 모델 및 최종 해결 방법이 포함된 NCU 문제 해결 기록 양식을 작성하세요. 제출을 위해 지능형 O&M 플랫폼에 기록을 업로드합니다.

일반적인 결함 및 해결 방법

문제 1: NCU가 SCADA에 연결할 수 없음

원인: 네트워크 이상, 잘못된 IP 구성, 프로토콜 불일치, 통신 모듈 오류.

검사 방법: 네트워크 포트, 광섬유 및 네트워크 상태를 확인합니다. 네트워크 매개변수를 확인합니다. 프로토콜 설정(예: Modbus)을 확인하십시오. 하드웨어 상태를 검사합니다.

문제 2: 일부 TCU가 오프라인 상태입니다.

가능한 원인: RS485 라인 오류, 주소 충돌, 과도한 통신 거리, 잘못된 종단 저항 구성.

시정 조치: 통신 회선을 확인하고, 장치 주소를 확인하고, 통신 품질을 테스트하십시오.

문제 3: NCU가 자주 재부팅됨

가능한 원인: 불안정한 전원 공급, 과도한 온도, 소프트웨어 이상.

권장 사항: 전원 공급 장치 전압을 확인하고, 작동 로그를 검토하고, 제조업체의 기술 지원에 문의하십시오.

더욱 스마트해진 운영 및 유지보수 지원

Suzhou Ruitai의 NCU는 내장된 지능형 진단 및 표준화된 문제 해결 절차를 사용하여 결함 진단을 며칠에서 몇 분으로 단축합니다.

원격 O&M 소프트웨어와 결합하면 O&M 담당자가 현장을 자주 방문하지 않고도 원격 시운전 및 펌웨어 업그레이드를 완료할 수 있어 수동 O&M 비용이 절감되고 안전하고 효율적인 태양광 발전소 운영을 지원할 수 있습니다.
