태양광 네트워크 통신박스 NCU

Ruitai는 중국의 전문 제조업체로 PV 네트워크 통신 상자 NCU를 제공할 수 있습니다. 추적 알고리즘, 다중 프로토콜 통신 및 원격 모니터링 기능과 함께 강력한 엣지 컴퓨팅 및 프로토콜 변환 기능을 통합합니다. 이를 통해 복잡한 전자기 환경에서도 대용량 데이터를 빠르고 안정적으로 클라우드로 전송할 수 있어 태양 에너지 효율을 향상시키고 혹독한 기상 조건에서도 안정적인 작동을 유지하는 데 도움이 됩니다.

문의 보내기

제품 설명

PV 네트워크 통신 상자 NCU는 탁월한 낙뢰 보호, 강력한 간섭 방지 성능 및 넓은 온도 적응성을 특징으로 하는 열악한 실외 환경을 충분히 고려하여 설계되었습니다. 맞춤형 솔루션을 얻으려면 Ruitai에 문의하세요.

당사의 NCU는 산업용 등급 구성 요소를 사용하고 Modbus 및 TCP/IP와 같은 여러 표준 산업 프로토콜을 지원하므로 다양한 브랜드의 인버터 및 기상 관측소와 유연하게 호환됩니다.

밀리초 수준의 명령 실행과 실시간 데이터 전송이 가능해 정밀하고 반응성이 뛰어난 플랜트 제어를 지원합니다. Ruitai의 SCADA 플랫폼과 통합되면 운영자는 전체 사이트를 원격으로 모니터링하고 관리하여 통신 오류를 크게 줄이고 전체 O&M 비용을 낮출 수 있습니다.

제품 디자인

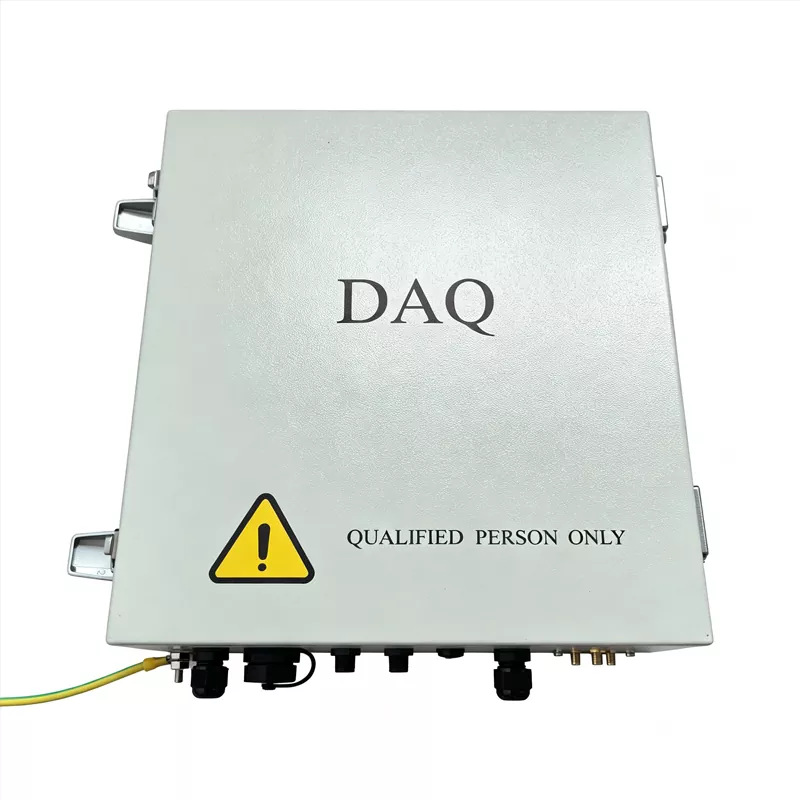

PV 네트워크 통신 상자(NCU)는 산업용 등급 하드웨어 설계를 특징으로 하여 다양하고 열악한 환경에서도 안정적이고 장기적인 작동을 보장합니다.

진입 보호:IP65 등급 이상, 완전 밀봉, 방진, 방수 설계가 특징입니다.

넓은 작동 온도:-40°C ~ +70°C 범위에서 작동하므로 고온 사막, 혹한 지역 등 극한 환경에 적합합니다.

이중 전원 공급 장치 설계:DC 및 AC 전원 입력을 모두 지원하며 고용량 백업 리튬 배터리가 포함되어 야간이나 악천후에도 지속적인 작동을 보장합니다.

산업 등급 구성요소:NCU는 산업용 등급 칩, 절연 회로 및 구성 요소 경감 전략을 활용합니다. DFMEA와 여러 엄격한 테스트를 통해 검증되었습니다.

번개 보호:전원 및 신호 포트에는 서지 보호 기능이 장착되어 있으며 인클로저는 등전위 접지 네트워크에 연결됩니다.

전체 사양표

▷ 특성 매개변수

제품 모델	RT-COM-V1	높은 풍속 트리거 임계값	조절할 수 있는
전원 공급 장치	L+N 220VAC	폭설 트리거 임계값	조절할 수 있는
매개변수 설정	PC	위도와 경도	GPS로 자동 획득
일일 전력 소비량	0.1kWh 이하	시간대	자체 설정
GPS 신호	예

▷ 기능적 매개변수

날씨 센서 알람	예	무선 통신(TCU 사용)	예
통신 중단 경보(TCU 포함)	예	통신 포트	RS485 / 이더넷
GPS 모듈 오류 경보	예	풍속	예

▷ 일반 매개변수

하우징 재질	판금	크기	33096360mm
설치 방법	클램핑	작동 온도	-40~70℃
방수등급	IP65	고도	< 4000m
무게	5.4kg

NCU 설치에 대한 일반적인 문제 및 올바른 관행

일반적인 실수	결과	모범 사례
RS485 버스 "T" 분기	신호반사, 불안정한 통신	데이지 체인 토폴로지를 사용합니다. 분기점에 중계기를 설치하다
차폐층의 양쪽 끝이 동시에 접지됩니다.	접지 루프 형성, 간섭 도입	한쪽 끝(NCU 끝)에서만 쉴드를 접지하십시오.
통신선과 전력선을 동일 배관에 배치	CRC 체크섬 오류를 일으키는 전자기 간섭	최소 30cm의 간격을 유지하십시오. 90° 각도로 선을 교차시키세요
종단 저항이 설치되지 않음	신호반사, 단말 TCU에서의 통신장애	버스의 가장 먼 끝에 120Ω 저항을 병렬로 연결합니다.
접지선이 너무 가늘거나 길다	낙뢰 보호가 불량하고 장비가 낙뢰 손상을 받기 쉽습니다.	접지선: 단면적 ≥ 6 mm², 길이 ≤ 0.5 m
배터리 극성이 바뀌었습니다.	NCU 전원 모듈의 소손	배선하기 전에 멀티미터로 극성을 확인하십시오.
기울어진 캐비닛 설치	씰링 스트립의 압력이 고르지 않아 빗물 유입	수준기를 사용하여 정렬합니다. 기울기가 2° 이하인지 확인하세요.
