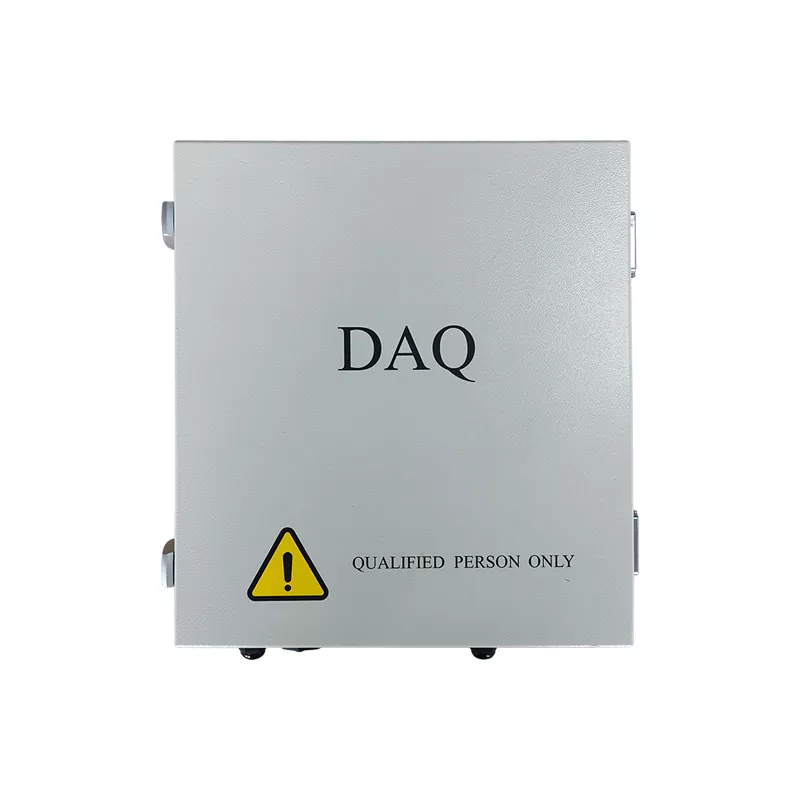

지능형 PV 통신 상자

Suzhou Ruitai는 지능형 PV 통신 상자를 제공할 수 있는 신뢰할 수 있는 공장입니다. 당사의 NCU 시리즈 제품은 혹독한 실외 기상 조건과 복잡한 전자파 간섭 환경에서도 고속의 안정적인 데이터 전송을 유지합니다.

Ruitai SCADA 플랫폼과 통합되면 NCU는 완전 자동화된 원격 작동 및 유지 관리를 지원합니다. 이 솔루션은 발전 출력을 효과적으로 높이고 인건비를 크게 절감합니다.

Suzhou Ruitai NCU 통신 상자는 어떻게 작동합니까?

1. 대규모 데이터 수집 및 번역(연결 레이어)

물리적 연결:전체 발전소의 데이터 허브 역할을 하는 NCU는 추적 제어 장치(TCU), 인버터 및 기상 모니터링 스테이션을 포함하여 수백 개의 현장 장치를 연결합니다.

RS485, ZigBee 및 Bluetooth와 같은 다중 통신 인터페이스를 지원하여 모든 장비와 물리적 링크를 설정합니다.

프로토콜 변환:서로 다른 제조업체에서 만든 장치(예: 인버터)는 서로 다른 통신 프로토콜을 사용하므로 호환성 장벽이 발생합니다. 강력한 내장형 프로토콜 변환 모듈을 갖춘 NCU는 Modbus, TCP/IP 및 MQTT를 포함한 주류 ​​프로토콜을 지원합니다.

모든 종류의 이기종 산업 신호를 통일된 표준 데이터 형식으로 변환하여 연결된 모든 장치 간의 원활한 데이터 교환을 가능하게 합니다.

2. 실시간 제어를 위한 엣지 인텔리전스(계산 및 제어 계층)

AI 지능형 의사결정:이것이 NCU의 핵심 강점이다. 이는 단순한 신호 송신기가 아니라 컴퓨팅 능력을 갖춘 '두뇌'입니다.

고급 추적 알고리즘을 통합하고 풍속, 적설량 등 내장 센서의 데이터를 결합하여 태양광 패널의 최적 각도를 실시간으로 계산합니다.

밀리초 수준 응답:NCU는 엣지 컴퓨팅 기능을 통해 복잡한 계산을 로컬로 처리하고 밀리초 내에 제어 명령을 내립니다.

최대 에너지 출력을 위해 패널 각도를 조정하기 위해 제어 명령을 TCU에 즉시 전송하여 클라우드 기반 처리로 인한 지연을 제거합니다.

3. 안정적이고 신뢰할 수 있는 정보 백본(통신 계층)

간섭 방지 전송:복잡한 실외 전자기 환경에서 지능형 PV 통신 상자는 고급 낙뢰 보호 및 간섭 방지 기능을 갖추고 있어 중요한 데이터가 클라우드 또는 중앙 모니터링 시스템에 빠르고 안전하며 안정적으로 전송되도록 보장합니다.

원활한 데이터 연속성:네트워크가 불안정한 경우 NCU의 엣지 컴퓨팅 기능을 통해 로컬 데이터 버퍼링이 가능합니다.

연결이 복원되면 데이터가 자동으로 동기화되어 손실 없이 완전한 무결성이 보장됩니다.

4. 전천후 시스템 보호(보호층)

정밀 교정:이 시스템은 실시간으로 위치를 지속적으로 수정하는 이중 GPS 보정 기능을 갖추고 있어 모든 조건에서 매우 정확한 태양 추적과 최적의 성능을 보장합니다.

안정적인 백업 보호:갑작스러운 정전이 발생하면 내장된 UPS가 원활하게 작동하여 통신 및 제어 시스템을 온라인으로 유지하면서 필수 작동과 중요한 데이터를 보장합니다.

전체 사양표

▷ 특성 매개변수

▷ 기능적 매개변수

▷ 일반 매개변수

지능형 PV 통신 상자를 설치하는 방법은 무엇입니까?

1. 설치 위치 선택

권장 위치: PV 어레이 근처 제어 캐비닛 내부, 통신 상자 내부, 전용 장비 캐비닛 내부 또는 잘 보호되고 보호된 실외 공간.

설치 위치 요구 사항:

① 간섭이 심한 지역은 피하십시오. 고전력 모터, 고주파 장비 및 고전압 전력선에서 멀리 떨어지십시오.

② 설치 위치는 인력의 접근성, 배선의 용이성, 상태 표시기의 가시성 및 향후 유지 관리의 편의성을 보장해야 합니다.

③ 환경보호 요구사항을 충족해야 합니다.

2. 장치 장착

프로젝트 구조에 따라 NCU는 제어 캐비닛에 설치하거나 벽에 장착하거나 장비 인클로저 내에 설치할 수 있습니다.

설치 단계:

1단계: 설치 위치를 확인합니다.

2단계: 볼트, 장착 브래킷 및/또는 장착 레일을 사용하여 장치를 고정합니다.

3단계: 설치 상태를 확인하여 장치가 수평이고 안정적인지, 배선 공간이 충분하고 방열 상태가 양호한지 확인합니다.

3. 전원 연결

설치하는 동안 입력 전압 범위, 전원 극성 및 접지 요구 사항을 확인하십시오.

연결에는 전원 입력, 보호 접지 및 낙뢰 보호가 포함됩니다.

역극성, 전압 변동, 접지 없이 사용하지 않도록 주의하십시오. Ruitai는 완전한 배선 다이어그램, 설치 매뉴얼 및 기술 문서를 제공합니다. 또한 온라인 안내를 제공하거나 5년 이상의 경험을 가진 엔지니어를 현장에 파견하여 도움을 드릴 수 있습니다.

4. NCU와 TCU 간의 통신 연결

NCU 설치의 핵심 단계는 TCU와의 통신을 설정하는 것입니다.

일반적인 연결: 추적 시스템 → TCU → 통신 케이블 → NCU

올바른 통신 회선 연결, 적절한 장치 주소 구성 및 일관된 통신 매개변수를 확인하십시오.

5. NCU와 SCADA 시스템의 연결

현장 장비를 연결한 후 NCU를 모니터링 시스템에 통합해야 합니다.

NCU → 이더넷/광섬유/4G 네트워크 → SCADA 플랫폼

네트워크 구성, IP 주소 설정, 데이터 포인트 매핑을 연결하고 시운전한 후 통신 테스트를 수행합니다.

FAQ

Q: 네트워크나 정전이 데이터 전송 및 시스템 제어에 영향을 미치나요?

A: 시스템은 이러한 시나리오를 처리하도록 설계되었습니다. 이 장치에는 예상치 못한 전원 중단 중에도 지속적인 작동을 보장하는 내장형 UPS 백업 배터리가 장착되어 있습니다. 또한 엣지 컴퓨팅 기능을 통해 로컬 데이터 캐싱 및 지능형 동기화가 가능합니다.

이를 통해 간헐적인 네트워크 중단 중에도 안정적인 명령 실행과 데이터 보고가 보장됩니다. 연결이 복원되면 모든 데이터가 자동으로 클라우드에 동기화되어 완전한 데이터 무결성이 보장됩니다.

Q: 이 지능형 PV 통신 상자는 원격 모니터링 및 오류 진단을 지원합니까?

A: 네, 실시간 모니터링과 원격 제어를 완벽하게 지원합니다. Ruitai의 SCADA 또는 IoT 플랫폼과 통합하면 운영자는 현장에 있지 않고도 전체 플랜트의 성능을 쉽게 모니터링할 수 있습니다.

또한 이 시스템을 사용하면 원격 진단이 가능하므로 문제를 신속하게 식별하고 해결할 수 있어 통신 장애가 크게 줄어들고 전체 O&M 비용이 절감됩니다.

Q: 최대 에너지 출력을 위해 태양광 패널이 항상 최적의 각도에 배치되도록 어떻게 보장합니까?

A: NCU에는 고급 AI 기반 추적 알고리즘과 바람 및 눈 감지를 포함한 통합 환경 센서가 장착되어 있습니다.

실시간 상태를 지속적으로 분석하여 최적의 에너지 생성을 위해 패널 각도를 지능적으로 조정합니다. 또한 듀얼 GPS 보정은 정확한 추적 정확도를 보장하여 태양계의 전반적인 에너지 생성 효율을 효과적으로 향상시킵니다.

Q: 설치 및 구성이 복잡합니까? 모바일 설정을 지원하나요?

A: 설정 프로세스는 간단하고 효율적으로 설계되었습니다. 표준 PC 기반 구성 외에도 이 장치는 모바일 장치를 통한 Bluetooth 설정도 지원합니다.

현장 설치 및 시운전 중에 저전력 Bluetooth 연결을 사용하여 스마트폰을 통해 매개변수를 신속하게 구성할 수 있어 편의성과 전반적인 효율성이 크게 향상됩니다.
