태양광 추적기 통신 상자 NCU

Ruitai NCU는 듀얼 전원 공급 장치 이중화 설계와 함께 밀리초 수준의 복구를 지원하는 링 네트워크 프로토콜을 갖춘 자가 ​​치유 광섬유 링 네트워크를 기반으로 구축되었습니다. 네트워크 링크가 예기치 않게 끊어지거나 장비에 장애가 발생하는 경우 시스템은 밀리초 내에 자동으로 통신 경로를 재구축할 수 있습니다. 이를 통해 운영에 영향을 주지 않고 원활한 전환이 가능하며, 정전 위험을 줄이고 대규모 태양광 발전소에서 연중무휴 24시간 중단 없는 운영을 지원합니다.

주요 기능 및 기술 하이라이트

1. 정확한 태양 추적 및 미세 기상 모니터링

태양광 추적기 통신 상자 NCU는 여러 TCU(추적기 제어 장치)를 조정하여 정확한 태양광 추적을 지원합니다.

또한 풍속, 풍향, 조도 및 기타 센서를 통합하여 미세 기상 관측소로 기능합니다.

지능형 추적 알고리즘과 결합되어 지형 음영 손실을 줄이고 발전 효율성을 향상시키는 데 도움이 됩니다.

2. 지능형 전천후 보호

NCU는 실시간 기상 데이터를 사용하여 바람, 눈, 우박 보호 모드를 자동으로 활성화하고 추적기 구조물을 안전한 위치로 이동할 수 있습니다.

악천후에서 이 기능은 우박, 폭설 및 이와 유사한 사건으로 인한 자산 손실을 최대 94%까지 줄일 수 있습니다.

3. 고신뢰성 산업 디자인

NCU는 고지대, 사막, 해안 지역과 같은 까다로운 환경을 위해 IP65 보호 기능을 갖춘 산업용 등급 칩과 절연 회로를 사용합니다.

AC 및 DC 전원 공급 장치를 모두 지원하며 정전이나 야간에도 작동을 유지할 수 있도록 백업 리튬 배터리가 포함되어 있습니다.

하드웨어 및 소프트웨어 암호화는 고전압 및 저전압 절연과 함께 데이터 전송 및 장비 안전을 보호하는 데 도움이 됩니다.

4. 다중 프로토콜 연결

NCU는 Zigbee 및 M-Bus를 포함한 다양한 통신 기술을 지원합니다.

로컬 시스템을 Smart Cloud 및 SCADA와 같은 원격 모니터링 플랫폼과 연결하여 실시간 데이터 업로드 및 명령 전달을 가능하게 합니다.

전체 사양표

▷ 특성 매개변수

▷ 기능적 매개변수

▷ 일반 매개변수

애플리케이션 가치와 우리의 프로젝트

Ruitai Intelligent NCU는 원격 결함 진단과 원클릭 제설 및 우박 방지 기능을 통해 수동 검사의 필요성을 줄여 O&M 비용을 절감합니다.

이 시스템은 미국과 스페인의 해외 프로젝트에 배포되어 극한 기상 조건에서 자동 보호 기능을 제공합니다.

SCADA 및 원격 O&M 소프트웨어와 함께 NCU는 전체 운영 프로세스에 걸쳐 지능형 관리를 지원하여 태양광 발전소가 모든 햇빛 광선에서 더 많은 가치를 포착하도록 돕습니다.

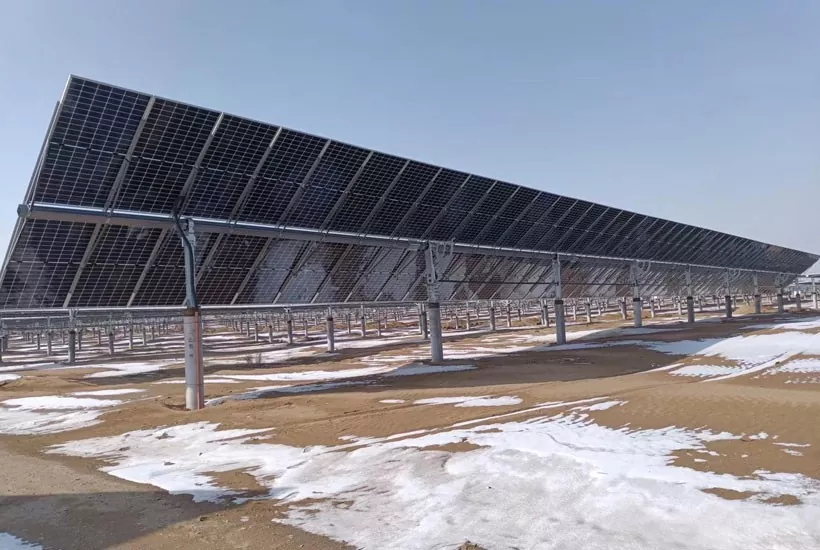

사례 연구: 미국 텍사스의 100MW 유틸리티 규모 태양광 발전소

이 프로젝트는 종종 심한 우박과 극심한 바람에 직면하는 북미 대평원에 위치하고 있습니다.

이러한 조건에서 기존 태양광 모듈과 추적기 구조는 심각한 손상을 입어 플랜트 자산에 큰 위험을 초래할 수 있습니다.

Ruitai SCADA 플랫폼을 채택한 후 시스템은 AI 기상 예측 및 지능형 조정 알고리즘을 사용하여 우박 또는 강풍 경고에 자동으로 대응했습니다.

TCU에 명령을 보내 태양광 모듈을 보호용 60° 기울기 각도로 이동했습니다.

이 선제적인 극한 기후 보호 전략은 직경 50mm보다 큰 우박이 발전소에 부딪혔을 때 연간 PV 자산 손실을 94%까지 줄여 발전소의 대응을 수동적 피해 통제에서 적극적 위험 예방으로 전환했습니다.

루이타이를 선택하는 이유는 무엇입니까?

Ruitai는 PV 추적 제어 시스템의 R&D 및 응용 분야를 전문으로 합니다. 대규모 PV 발전소의 지능형 관리 요구 사항을 해결하기 위해 제어 알고리즘, 통신 기술 및 시스템 통합 역량을 지속적으로 향상시킵니다.

NCU(Solar Tracker Communication Box) 외에도 TCU, PV SCADA 지능형 모니터링 플랫폼 및 지능형 태양광 청소 로봇을 포함한 포괄적인 솔루션 제품군을 제공합니다.

당사 장비는 IP65/IP66 보호 등급을 갖추고 있으며 -40°C ~ +70°C의 넓은 온도 범위에서 안정적으로 작동합니다. 낙뢰 보호 기능을 갖춘 당사 제품은 PV 발전소가 위치한 다양하고 까다로운 환경을 견딜 수 있도록 제작되었습니다.

20개 이상의 지적 재산권, ISO 9001 및 CE 인증, 소프트웨어 저작권, HTW와 같은 제3자 기관의 테스트 보고서를 바탕으로 당사는 50개 이상의 국가 및 지역에 걸쳐 프로젝트 파트너십을 구축했습니다. 원격 모니터링, 고장 진단, 소프트웨어 업그레이드, O&M 교육 등 장기적인 서비스를 제공합니다.

FAQ

Q: NCU는 정상적인 통신을 표시하지만 일부 추적기는 명령이 내려진 후 이동하지 못합니다. 이 문제를 어떻게 해결해야 하나요?

A: 이러한 유형의 "거짓 통신"(시스템이 연결된 것처럼 보이지만 작동하지 못하는 경우)은 일반적으로 다음과 같은 원인으로 인해 발생합니다.

TCU 기계적 걸림: 모터 또는 기어박스 고장; TCU는 여전히 "하트비트" 신호를 보낼 수 있지만 물리적 움직임을 실행할 수는 없습니다.

전원 공급 장치 부족: 추적기 모터는 시동 시 높은 돌입 전류를 소비합니다. 전원 케이블이 너무 길거나 단면적이 부족한 경우 NCU가 명령을 실행하더라도 TCU 단자의 전압 강하로 인해 모터가 시동되지 않을 수 있습니다.

명령 충돌: 다른 시스템(예: SCADA 또는 로컬 HMI)이 동시에 충돌하는 명령을 내리고 있는지 확인합니다.

Q: RS485 버스를 배선할 때 임의의 T 분기 연결을 사용할 수 있습니까?

A: 아니요. RS485 버스는 데이지 체인 토폴로지를 활용해야 합니다. T 분기는 심각한 신호 반사를 유발하여 통신을 매우 불안정하게 만듭니다.

현장 상황에 따라 분기가 필요한 경우 분기점에 RS485 리피터 또는 허브를 설치해야 합니다.

Q: NCU가 발전소의 AGC/AVC 시스템과 인터페이스할 수 있습니까?

답: 그렇습니다. 대규모 발전소에서 그리드 축소가 필요한 경우 AGC/AVC 시스템은 전력 제한 명령을 NCU에 전송합니다.

NCU는 이러한 명령을 수신하면 추적기 각도를 조정하여 활성 하드웨어 수준 전력 경감을 달성할 수 있습니다. 이 접근 방식은 단순히 인버터 출력을 제한하는 것보다 그리드 안정성을 더 잘 보호합니다.
